Spectrum Lab について
Spectrum Lab(以下、Spectと言う。)は、海外では多くの電波観測者が使用しているソフトで、SDRを接続することで従来のSDR-SharpなどとHROFFTの一部の機能と同じとなる。

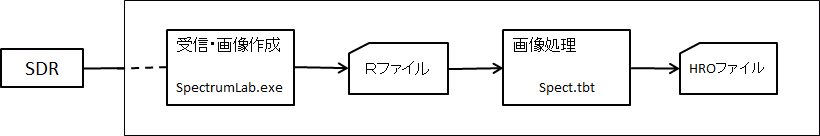

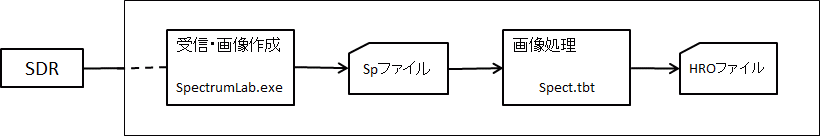

今まで慣れているHRO画像にするために、下図のとおりソフトを追加している。
特長は、
・従来ではSDRを使うと２種類のソフトで電波観測をしていましたが、基本的に１個だけですむ。
・更に、HROFFTにハードまたはソフト的な手段で音声を渡たしていたが、その手間が無くなる。
・HROFFTなどは、パソコンが起動したときに同時に立ち上がらなかったが、Spectは起動設定すると自動受信を始める。
・画質が向上しているので、エコーが約５割り増える。
・出力画像がディスプレイの大きさに依存しているので、パソコンを替える毎に再設定が必要となる。
・RTL系のSDRの場合、SDRの設定が起動時に初期設定に戻るので、毎回「AGC」を外す手間がある。
Spectのインストールと起動
〇インストール
・Spectのページから「Download now」をクリックしてソフトをダウンロードする。
・ダウンロードした install_speclab.zip を解凍したうえで、InstallSpecLab.exeをダブルクリックして任意のフォルダを指定したうえで指示に従ってインストールする。
・指定したところに Spectrumフォルダが生成されている。
〇事前設定
・HRO画像にするためのソフト(Spect.tbt)とRTL用の ExtIO.dll をここからダウンロードして解凍するとROフォルダができるので、ROフォルダのまま Spectrumフォルダに入れる。
・エクスブローラーで ROフォルダ内の 00RTL_Test.usrファイルを \Spectrum\configurationsフォルダ内に移動しておく。
・RTL系のSDRを接続しておく。
〇Spectの起動
・Spectを起動して、必要により最大画面に変更する。
注) この場合、起動する毎に最大画面に変更する必要があるので、起動時のままでも良いが、以下の作業が伴うのでどちらか固定して使用する必要がある。
・この状態では、意味のない処理をしているので、Spect画面の上部にあるOptionsタブをクリックしてAudio
settings, I/O・・・をクリックすると、Spect画面１が表示されるので赤丸内のボタンをクリックする。
・エクスプローラーが表示されるので、ROフォルダ内の ExtIO_RTL.dll へのパスを指定して[開く]をクリックする。
・別の画面がポップアップ表示されるが、そのまま[OK]をクリックする。
・念のために[Apply]をクリック後に[Close]をクリックして閉じる。
・Spect画面の上部にある Fileタブをクリックして Load Setting From..をクリックすると、Spect画面２が表示されるので 00RTL_Test.usrファイルをクリックして[開く]ボタンをクリックする。
・Optionsタブをクリックして SDR settings・・・をクリックすると、Spect画面３が表示されるのでチェックを全部外して、RF Gainと IF Gainを最大にして閉じる。
注) RTLのSDRの場合は、起動したときは初期値に戻っているので、毎回変更の作業が必要となる。
・受信周波数は、東村山局(52.905MHz)になっているので変更するなら、Spect画面左上の[vfo](局部発信)に受信周波数から1,000Hzを引いた値を入れると良い。
[fc ]には受信周波数をMHz単位で入力する。Spect画面上では、中央の受信周波数から1,000Hzを引いたところに[vfo]の輝線が現れる。以上の作業で、SDRによる受信が開始する。
注) 周波数を変更する場合は、直接入力もできるが、変更が必要な桁の左側をクリックしマウスのスクロールボタンを使うと、数値が上下させることができるので安全・確実である。
〇画像の調整と確認
・[ディスプレイの画面を最大とした場合] 出力される画像ファイルは、ディスプレイの大きさに左右されるので、事前にパソコンのスタートボタンから「設定/システム/ディスプレイ」と入り、ディスプレイの解像度(ex. 1600x900)を確認しておく。横幅から「785」を引いた値(ex. 1600-785=815)について、OptionsタブをクリックしてSpectrum(1)をクリックするとSpect画面５が表示されるので赤丸を変更する。
・HRO画像にするには、Spect画面の上部だけを切り出して使うので、Spect画面の中央付近となっている受信周波数を上方に移動する必要がある。そのため、[vfo]に1,000Hzを更に引いた値を入れる。合計で2,000Hz引いたこととなる。[fc]は[vfo]と連動しているので変更する必要はない。
・画面右側の Graphエリアでノイズ(グラフ)の平均レベルの値を確認する。レベルグラフが現れていなければ、次の手順で確認できる。
・画面左側の Waterfallエリアが白色になっていれば、Spect画面４の�，鬟�リックすると1回毎に1dBずつ目盛りが高くなりレベルグラフが現れてくる。同様に暗くなっていれば�△鬟�リックすると低くなるので簡単に設定できる。
・0.5dBなどの細かい設定をするなら、Spect画面左側のColor Palette下のレベル目盛りをクリック(Spect画面４)すると、画面がポプアップされるので Amplitude Rang・・・のRange欄の左右に任意に数値を入力して[Apply]をクリックする。
・Amplitude Rang・・・のRange欄の右側は、左側の数値に「＋８」を加算したのを入力して[Apply]をクリック後に[Close]をクリックして閉じる。
注) 「＋８」は、特に決まりがないので適宜変更が可能である。
〇Spectからの出力ファイルの確認
・起動してから１０分以上経つと、ROフォルダ内に Spxxx.jpgファイルが確認できる。
・[ディスプレイの画面が最大でない場合] Spxxx.jpgファイルを右クリックしてプロパティをクリックし、詳細タブをクリックして「幅」を確認する。最終的なHRO画像に必要な幅は629ﾋﾟｸｾﾙだが、周波数目盛りを加算して「幅」から「 654」引いた値を、OptionsタブをクリックしてSpectrum(1)をクリックするとSpect画面５が表示されるので赤丸を変更する。
・念のために、次の10分後のjSpxxx.jpgファイルで Waterfallエリアの幅が、Spect画面６のように「20+600」ﾋﾟｸｾﾙであることを確認する。(この作業が重要)
〇Spect情報のセーブ
・Spect画面の上部にある Fileタブをクリックして Save User Setting As..をクリックして任意のファイル名で保存する。必要により保存した情報で再起動することができる。
TBasicのインストール
〇インストール
・TBasicのページから「Download now」をクリックしてソフトをダウンロードする。
・ダウンロードした「install_speclab.zip」を任意のフォルダを指定したうえで解凍すると、TBasicフォルダが作られる。
・ROフォルダ内の Spect_v9.tbtファイルは、TBasicにより動作するので、事前に関連付けの作業をしておくと良い。
Spect_v9.tbtの起動
〇事前作業
・ROフォルダ内の Spect_info.txtを開いて、[ヘッダー情報] を修正する。
〇Spect_v9.tbtの起動
・ROフォルダ内の Spect_v9.tbtファイルをダブルクリックしてソフトを起動する。
・タブの「即実行」をクリックして処理を開始する。
・既にSpectが起動してSpxxx.jpgファイルが存在していれば、画像処理をしてROフォルダ内にHRO画像.pngファイルができている。
注) 別のフォルダにファイルを入れたい場合は、連絡を下さい。
〇検出位置の確認
・HRO画像.pngファイルでエコーが現れていれば右側の周波数目盛りを使って検出中心周波数と検出周波数幅を決める。
注) 範囲を大きくすると、処理時間が極端に長くなるので、概ね100〜200Hz程度とする。
・ROフォルダ内の Spect_info.txtを開いて、検出中心周波数を５行目、検出周波数幅を７行目に記入する。
注) VORを受信するときは、月毎に周波数が変動するので、偶数月用に９、１１行目にも記入する。
注) Windows7で設定ができない場合は、下記に連絡を願います。
ご質問・ご提案等
・ご質問、ご提案等がありましたら、杉本弘文まで連絡を願います。
・Spect_v9.tbtは、Basic言語で簡易に作成をしています。処理速度が遅い上に画像処理が不得手なため、細かい表現ができません。今後、高度なＣ言語などで作成する予定でいます。事前に連絡先をお知らせいただければ、新しいソフトを提供をいたします。
