![]() Days of Building PORTER type Saddle-Tank Engine Page 1 =亀の子ポーター製作の日々= ![]() ページ最下部から始まります Last Update:20170805 |
||||||
DATE | 【最下部にPORTER Linksあります】 |
|||||
![]() |
To be Continued to Page 2 | |||||
![]() 旋盤で生み出しているのはロッド・キャップ |
![]() これが |
![]() こうなります |
||||
![]() ブレーキリンク組上がり! |
![]() (涼しくなり、作業は止まらなくなりましたとさ) |
![]() これも便利道具!動きがラス的です。 |
||||
20170805 | ![]() エキセントリック・レバー・リンクを加工中 |
![]() エキセントリック・レバー |
![]() エキセントリック・レバー・リンク長さ調整中 |
|||
![]() 塗装乾燥中の床板 |
![]() エキセントリック・レバー取り付け状態 |
![]() エキセントリック・レバーを加工中 |
||||
20170803 |
![]() 帰ってきた動輪の木型 |
![]() 連結ピンを加工中 |
||||
![]() ブレーキてこ取り付け状態 |
![]() 4-4-0の構造やオリジナルと同じ、運転席側だけのブレーキです |
|||||
![]() ブレーキシュー取り付け |
![]() ブレーキてこ製作 |
![]() 鉄のかたまりから造形が生まれます。 |
||||
20170801 「ブレーキパーツ」 |
![]() 380mm車輪用ブレーキシュー、あなあけまえに平行測定 |
![]() ボール盤では、20mm孔開けは大変なので便利孔開け器登場 |
![]() 孔開け終了 |
|||
20170725 「あな開け作業」 |
![]() 借用した便利孔開けドリルで端梁にネジ孔開け |
![]() 塗装も。一番左の色が異なる一本はリユース材。 |
![]() 作業が夜になり虫に往生しながらも床板締結用40孔! |
|||
20170723 「木材到着」 |
![]() 小高材木店様よりエンドビームと床材が到着 |
![]() さっそく端梁に当てて「にこにこ」状態 |
![]() 資料写真を利用してキャブデザインの打ち合わせ中 |
|||
20170722 | ![]() 先週末までの状態 来客有りクラ床には帚目が… |
![]() シリンダロッド未装着 |
![]() バルブギアの偏心輪 |
|||
20170720 「バルブギア組立中」 |
![]() ホックワース・バルブ・ギアの偏心輪と滑り子 |
![]() 組み込まれた状態(前方から) |
![]() (右後方から) |
|||
![]() D弁蓋上に並べたドレンバルブのパーツ |
![]() ドレンバルブを取り付けロッドの取り回しを思案中 |
|
||||
20170717 「底板・ バルブギア組立準備」 |
![]() 底板にステイを組み付けてから取り付け。 |
![]() オリジナルはデッドウェイトの箱形鋳物 |
![]() バルブギア組立に向けてパーツチェック |
|||
![]() サイドロッドを入、スライドバーも取り付けられています。 |
![]() メインロッドにクロスヘッドを取り付けて |
![]() メインロッドを入れて、この日はここまで |
||||
![]() 右側のシリンダー取り付け完了 |
![]() シリンダー蓋にパッキン押さえ用のスタッドボルト穴加工中 |
![]() 旋削加工で作製したパーツをクランクピンに嵌めて |
||||
![]() 木造キャブ前端張り受けの取り付け |
![]() 16mmの底板受けの金具を台枠内側に取り付け |
![]() 高耐熱シリコンガスケットを塗布してからシリンダーを取り付け |
||||

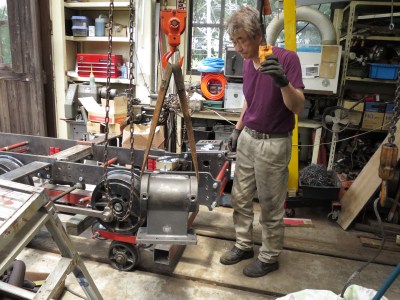

![]() 天井クレーンを使って再び車入れ 3点支持で第2動輪から |
![]() 第1動輪軸受けはダブルスプリングに |
![]() k軸受けの下に横梁を取り付け |
||||
![]() 球面軸受を溶接、メタルをはめ込み完成(下2本が主連棒) |
![]() クランクピンに接着剤を付けてから挿入 |
![]() 六角レンチで締め込みます |
||||
![]() ロッドの表面をグラインダーで仕上げます |
![]() 防錆クリア塗料をスプレー |
![]() |
||||
20170716 「再組立」 |
![]() 昨夜加工した部材から4枚にスライス |
![]() 夕べのキリコの山 |
![]() この日、成田市の最高気温33℃ スポットクーラーが大活躍 |
|||
20170715 「再組立準備」 |
![]() クランクピンにはめるスリーブを50mmのドリルで旋削加工中 |
![]() 19:30をすぎても終わりません |
![]() 塗装の済んだ組み立て待ちパーツ |
|||
20170713 | ![]() 金森工業様からは、運転室の底板が納品されました。 |
![]() 各パーツの塗装 |
![]() 新しく搬入した旋盤でピストンの加工に取りかかりました。 |
|||
20170711 | ![]() 軸箱の簡易油つぼ工作の段 |
![]() 軸箱の簡易油つぼ |
![]() 軸箱に取り付け状態 |
|||
![]() 左右シリンダー、スライドバー受け、キャブ受けがねなど |
![]() 再び車抜き |
![]() パーツの塗装準備完了 |
||||
![]() ナットをどんどん緩めて、今度は解体? |
![]() ピストンブロックはクレーンで吊り上げます。 |
![]() 取り外したパーツは軽便台車の上にまとめます。 |
||||
![]() 調整すれば「スパッ」と入りました。 |
![]() 胎内仏?もスルスル動きます。 |
![]() スティームチェストがとりあえず組上がり「い〜ね〜」状態再び |
||||
![]() スタッドボルトにパッキンを嵌めます。 |
![]() スティームチェストはスタッドに乗っかりました〜 |
![]() 弁室蓋をあてながらスタッドボルトの傾きを微調整します。 |
||||
![]() スティームチェスト用パッキン製作中 |
![]() ジンクスプレーを吹きながらスタッドボルトをたてます。 |
![]() スタッドボルト8×2本 |
||||
「パッキン大量生産」 |
![]() 治具 |
![]() サークルカッター |
![]() こうやります。 |
|||
「スライド弁と スティームポートの研磨」 |
![]() 油砥石でポートを、ダイヤモンド砥石でスライド弁を研ぎます。 |
![]() 細目の油砥石で研磨中 |
![]() 研磨前と研磨後 |
|||
![]() 「公式側からい〜ね〜」」 |
![]() |
![]() 順光側、「異相は90°」 |
||||
20170706 「ロッド取り付け 回転確認」 |
![]() ロッドが4本並びます。 |
![]() テストベッド上でスルスル動きます。 |
![]() 公式側 |
|||
20170704 右クロスヘッド取付 |
![]() 左右のスライドバー受けとリンク受けのアセンブリ |
![]() 前回作業に続き、右側もクロスヘッドのセットアップ完了 |
![]() 今日はここまで〜 |
|||
![]() ムービー撮影して「い〜ね〜」は終了 |
![]() ピストンロッドははずしてあります |
![]() 次回は右側の修正から |
||||
![]() 「左側はヨシ!」 画面右にはメインロッドが取り付け待ち |
![]() リンク受けを溶接する |
![]() クロスヘッドとメインロッドをクロスヘッドピンで締結! |
||||
![]() 左シリンダーは1発でばっちり! |
![]() これにスライドバー、クロスヘッド、メインロッドが付く |
![]() 穴開け加工されたクロスヘッドにバイスでネジを切る |
||||
![]() サイドロッドとメインロッドを交換 |
![]() 右シリンダーにダミーピストンを挿入し芯出しするが… |
![]() 上手く合わず左側を最初に着手 パッキン+裏蓋 |
||||
20170629 今回の作業テーマ 「クロスヘッド取り付け」 |
![]() シリンダー裏蓋とMISUMI製スライドバー |
![]() 台枠に取り付けるリンク受けパーツを組み合わせてみる |
![]() リンク受け取り付け穴を便利孔開け機で開ける |
|||
20170627 | ![]() ![]() |
|||||
今日最後の作業はスタッドボルト立て |
ジンクスプレーを下地にしてから植え込みます。 |
パッキンとシリンダー蓋を試します。「ピッタリ!」でした。 |
||||
シリンダー上に弁室を載せてみます。 |
チョット機関車らしくなり「い〜ね〜い〜ね〜状態」に… |
お世話になってます |
||||
リーマーとドリルで左右4カ所修正となりました。 |
「うりうりうり」 |
シリンダー全ボルトナット締結 |
||||

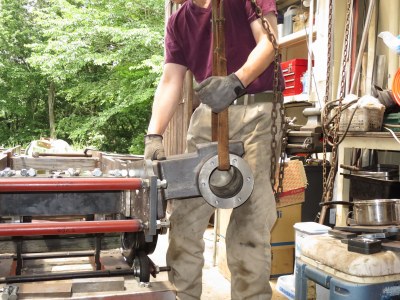

天井クレーンで左シリンダーから位置合わせ |
右シリンダーも合わせます |
6孔完璧には合わず、かくなる上は… |
||||

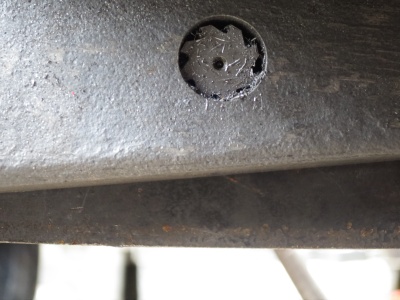

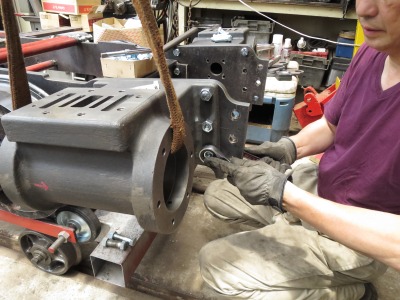

20170622 「シリンダーブロック取り付け」 |
キャブ前端受けの取り付け |
赤い仮組用バーを緩めたりはずしたり、場所を変えたり |
シリンダー重量バランスを考慮して後部をテストベッドに固定 |
|||

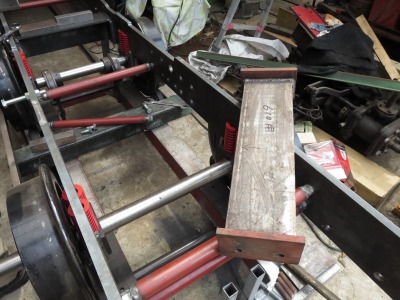

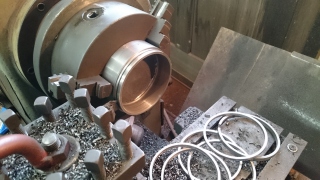

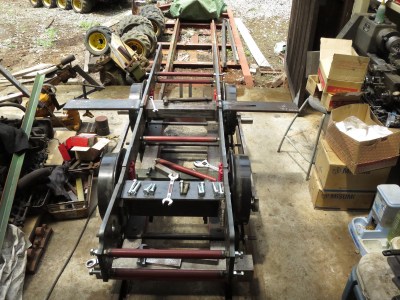

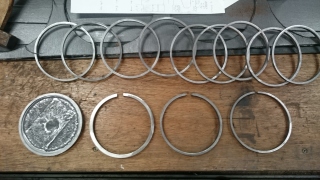

20170621 | 「自分でピストンリング作ることになるとは思わなかった!」 |
|||||
20170615 | ![]() 「完成したら右側でこの向きに」 |
|||||
20170608 | ![]() 「今日は台枠、キャブデカイ!」 |
![]() |
||||

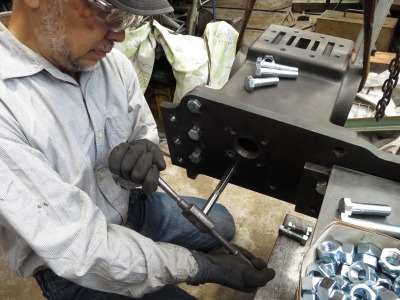

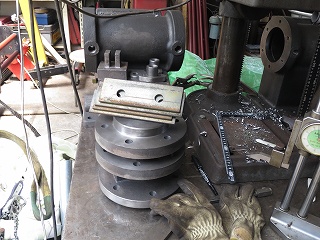

20170615 | ![]() 「歯科用スタッドボルト?」 |
穴開け加工が進みます |
![]() バルブギアのパーツ |
|||
20170604 | ![]() スタッドボルトはポーターの生まれ故郷と同じインチサイズだ |
![]() ピストンロッドが入って一安心 |

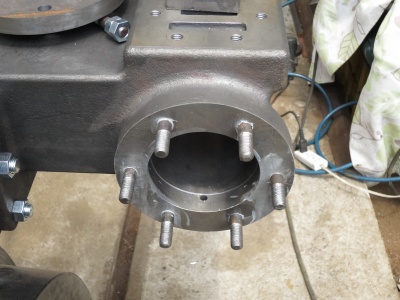

![]() シリンダ蓋や弁室の孔開済んで「チカレタビー」 |
|||

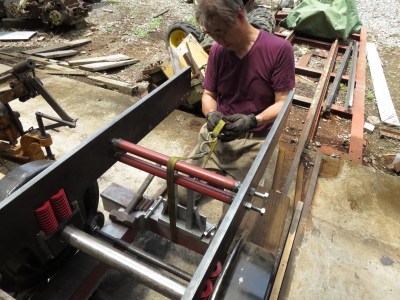

20170520 | ![]() 赤いスプリングがイタリアン? |
<広告イメージ> 「お問い合わせ、求めはお近くの羅須地人鉄道協会へ」 |
||||

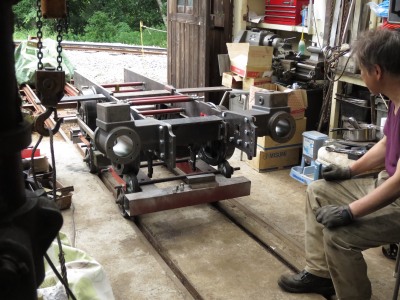

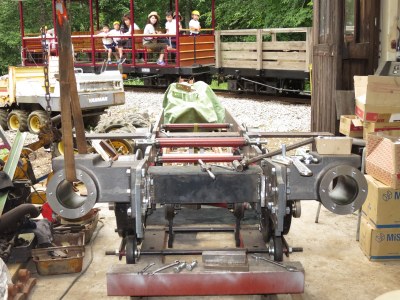

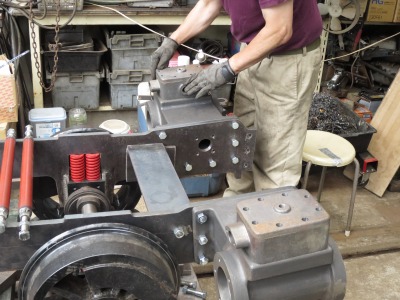

20170507 | ![]() ![]() 車入れ直前の状態 FC鋳物の切り子の山(HGギーガー、か?) |
|||||

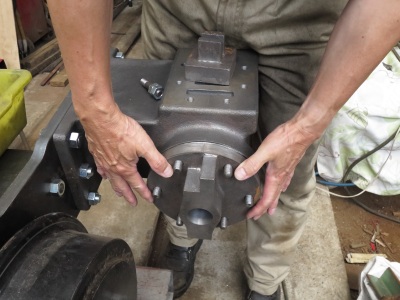

20170521 | ![]() 機械加工が無事すんで工場から届いたシリンダー |
![]() 治具仕上げ中 |

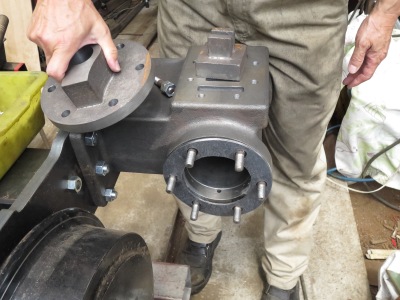

![]() 完成した治具(シリンダー蓋と弁室) |
|||
20170520 | ![]() ![]() ![]() ![]() 加工を待つ鋳物 左からクランク、ピストンリング、クランクピン、スペーサーなどパーツになる素材 インチのスタッドボルトも大型旋盤からラクラク |
|||||
20170507 | ![]() 赤いバーは仮組用の治具 仮組してみる 台枠は上下逆に置かれている。軸箱の切り込みはまだカットされていない。 |
|||||
20170502 | ![]() マグネティックボーラーで台枠に穴開け中 |
|||||
20170430 | ![]() 四角いパーツはエキゾーストのフランジ(「見にきたにゃ」) |
|||||
20170415 | ![]() テストベッド上に組上がった車輪とサイドロッド。動輪のスポークは9本タイプ。 奥側の車軸上はデカノギスでホイルベースを測っている。 |
|||||
20170301 | ![]() 鋳物工場から出てきたエンジンパーツ 大きすぎず、小さすぎず |
|||||
20170414 | ![]() あれ?木の木型? |
|||||
20170114 | ![]() |
|||||
20170108 | ![]() 松が開けたらロッド磨き |
![]() 「どう?」 |
||||
20161118 | ![]() 「ニャンダか、じゃまだにゃぁ」 |
![]() |
||||
20160918 |
|
|||||
20161001 | ![]() 各地からいわく付きの大小の旋盤がワークスに集まってきた。 |
|||||
20160811 | ![]() 「タテヤ高速精密旋盤 お見積書」の日付は何と昭和51年2月16日! |
![]() |
![]() (やっと手に入れた!) |
|||
20160728 | ![]() ぐるぐるギアをまわして呪文を唱え、神様のご託宣は 「ホックワース・バルブ・ギア」と出ました。 |
|||||
20160522 | ![]() 発泡スチロール製シリンダーの木型試作品の数々 |
![]() と:「どれどれ、ど〜なってんの?」 |
||||
20160214 | ![]() さ:「角田親方、またナニ始めるの?」 つ:「グレーチングは役に立つねぇ。この前は コンクリート枕木も出来たし! さ:「 … 」 |
(近い将来は) “成田空港国際線ロビーで展示予約販売始めました!”<イメージ> |
||||
![]() |
なぜ、亀の子ポーターか 曰く、「亀の子ポーターは山吹軽便の1号機。 僕が20歳前後の時代に考えていたことが、 60歳ぐらいになって、実現できるようになった気がした。 亀の子は軽便マニアの心を刺激する。 上野鉄道のポーターがモデルになっていて、 羅須で扱える大きさは3/4ぐらいのサイズに デフォルメしたものがちょうどよい。」 |
|||||
