	すっかり放置したままになっていた門柱のスポットライト。
	使用しているガーデン光房のケーブル総延長は１５ｍまでなのでまず余分なケーブルをカットすることにしました。
	端子を外しておきます。

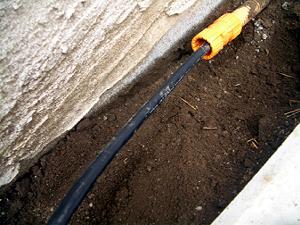

	掘り起こしてテープは取ってしまいます。

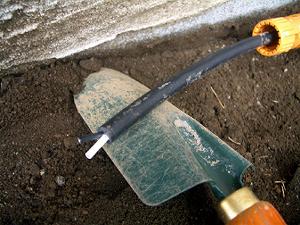

	長すぎたケーブル長を調整するため途中でカットします。
	切ったままではスポットライトが接続できないので新たに端子を付けます。

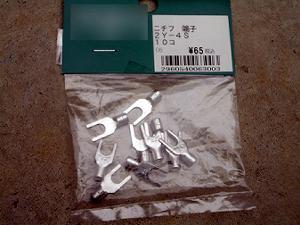

	ホームセンターで買ってきた端子です。６５円／袋

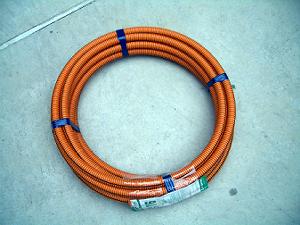

	以前に買っておいたＣＤ管(16mm)です。７１４円／１０ｍ。

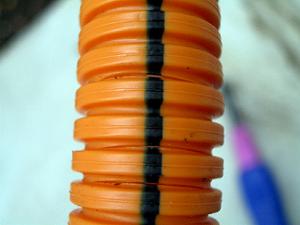

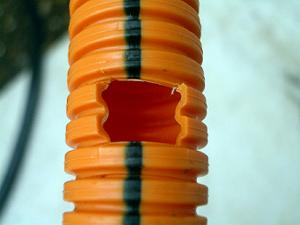

	縦に切り込みを入れて穴開け完了。

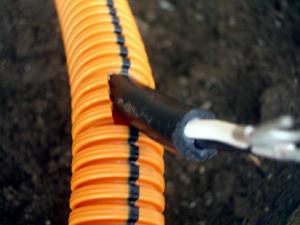

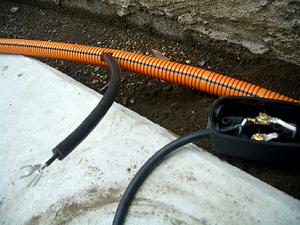

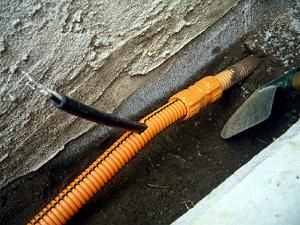

	このようにＣＤ管の途中からケーブルを取り出します。

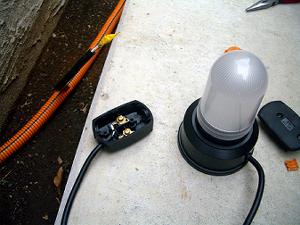

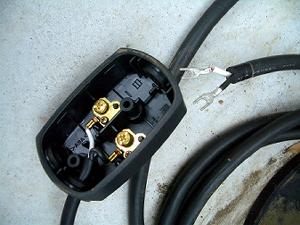

	端子を接続し直します。

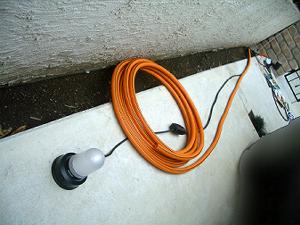

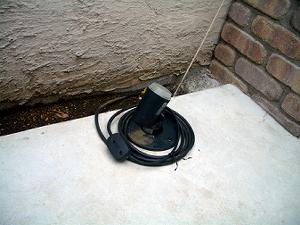

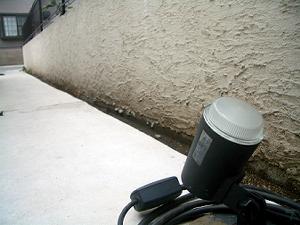

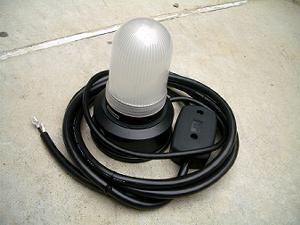

	駐車場にはこのライトを置くことにしました。３７９０円／個

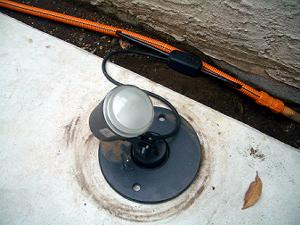

	スポットライトの時と同じようにケーブルを途中から取り出しておきます。

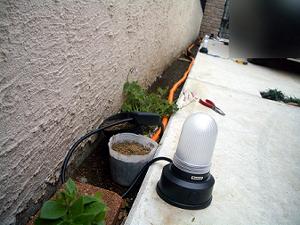

	以上の作業を繰り返して３個のライトを取り付けました。時間がなくなったので今日はこれでおしまい。

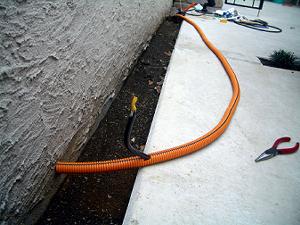

	いよいよここから出口に向かってケーブルを延長し、ライトを追加します。

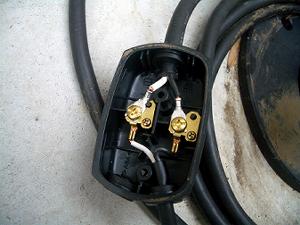

	接続器のフタを開けて端子を固定しているネジを緩めます。

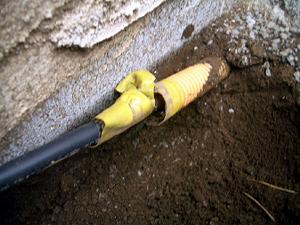

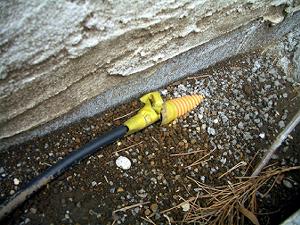

	門柱の内側から下をくぐらせていたケーブルの防水テープが剥がれていました。

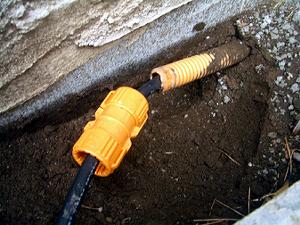

	ＣＤ管同士を接続するため先にコネクタを通しておきます。
	パッチン。

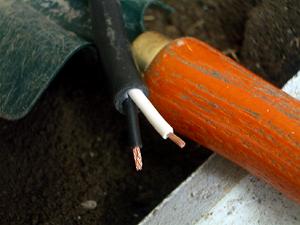

	こんな感じで銅線をちょこっと切り出します。

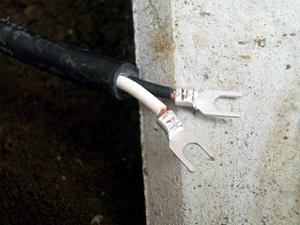

	元の様に端子が付きました。
	ケーブルの太さに合わせて穴を開けます。まずは横の切り込み。
	にゅるっとケーブルを通します。

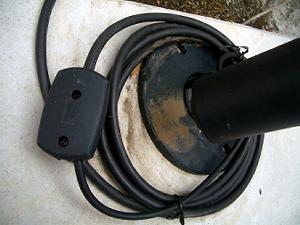

	ライトの接続とケーブルの延長を接続器経由で行うため途中でケーブルを取り出さないと接続器（写真右端黒箱）が繋げられないのです。

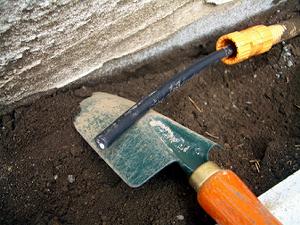

	スポットライトのケーブルが短くなりました。
	ケーブル長に合わせてＣＤ管をカットします。

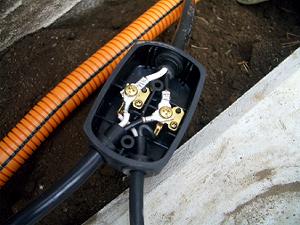

	取り出した端子とライトを接続します。
