Gain and Linearity

Meade416XTEカメラのリニアリティとゲインです。

測定方法は次のとおり。
リニアリティ：
露出の異なるホワイトフレームを複数 撮影し、露出時間とある領域の平均値をグラフにとる。

ゲイン：
2枚のホワイトフレームと1枚のバイアスフレームを撮影。　ホワイトフレームはリニアリティが保たれる領域で撮影。　次のプロセスにしたがって計算する。　リニアリティの測定位置は中心付近にあるエリア10x10画素とした。

F1=フラットフレーム１、F2=フラットフレーム２、B1=バイアスフレームとする

１、F1=F1-B1、F2=F2-B1
２、F1=F1/F2*(F1の平均値）
３、A=F1の分散値の2乗
４、B=B1の分散値の2乗
５、C=F1の平均値
６、Gain=C/(0.5*A-B)

では結果を見てみましょう。

MeadePictor416XTEのリニアリティ特性

5回の異なる測定でGain=1.9±0.1　[電子/DN]　という結果がでました。（DN：デジタルナンバーの略でデータ上の数値を表す）±は5回の測定結果のばらつき。

2001,1,14


引き続きApogee　AP2Epカメラのゲインとリニアリティです。　リニアリティの測定位置は中心付近にあるエリア10x10画素とした。

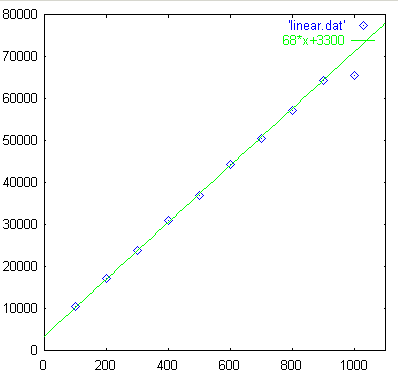

MeadePictor416XTEのリニアリティ特性 横軸時間、縦軸DN

ゲインはわたしの測定だと、2.01電子/DNでした。　メーカーの測定では1.9電子/DNとなっていました。

2001,1,19
