YAMAHAが発売していたWSS対応PCM + GM MIDI + SB16互換FM音源 + 86互換FM音源ボードです。
YMF278(OPL4)をFM音源兼GM MIDI音源という本来持っている仕様どおりフルに活かした製品に
なっている辺りや、YM2608を使って86互換のFM音源を提供してくれる辺りにYAMAHAの意地が
見えているかも知れません。
SB16だとYM2603で26K互換のFM音源ですから、YM2608を搭載して86互換を謳ってくれるのは
嬉しいところです。しかし同じYM2608使っているのに86と全然違う音が出てた気が・・・
なお、MIDI I/FはMPU-401とは非互換なアドレスを採る為、そのままではDOSゲームでは使え
ません。JoysticポートがATARI仕様なところも面白いのですが、今となっては15pinゲーム
ポートの方が良かったなと思わせます。
Win95対応、とはなっていますがWindows3.1のドライバを使う事になるのでメインのカード
としては使いづらいと思います。
オプションでSamplerKit SK-SW20のRAMを取り付ける事が出来、画像の空きソケットはこれを
装着する場所です。流石にこれは手に入らないですねぇ(^_^;;

PCMチップ：ANALOG DEVICES AD1848KP
FM音源/オンボードMIDIチップ：YAMAHA YMF278(OPL4)
FM音源チップ（８６互換）：YAMAHA YM2608B
Wavetable端子：なし
Joystic：ATARI仕様 x1

○画像

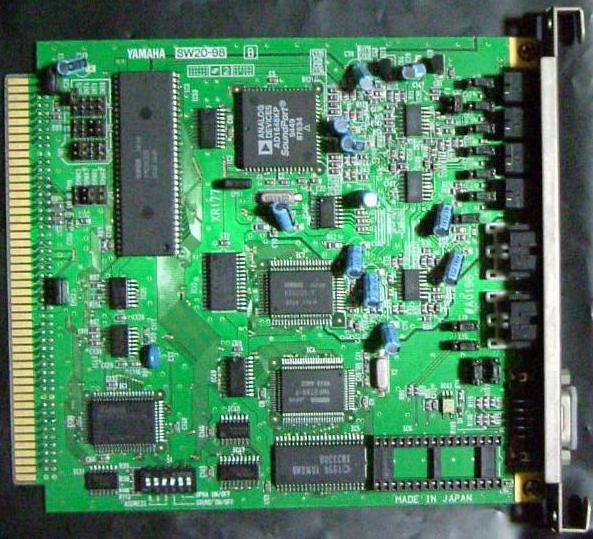

表

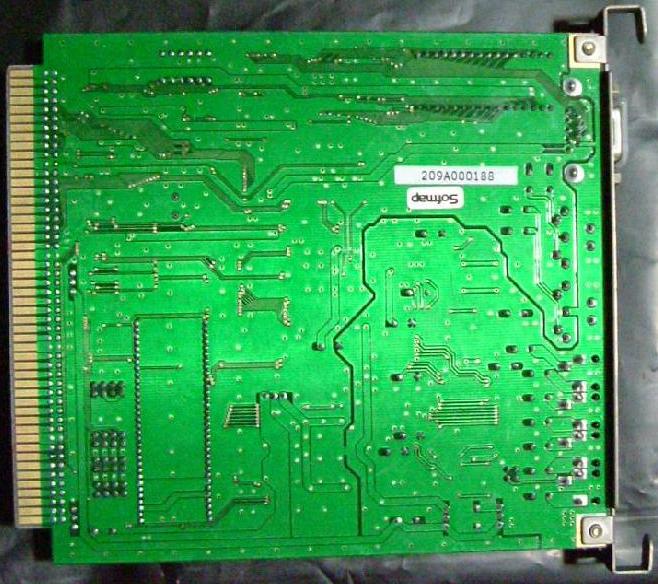

裏

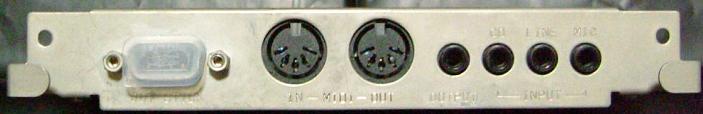

パネル
